一、什么是風機盤管風機盤管是空調系統的末端裝置，其不斷的在循環所在房間的空氣，是空氣通過冷水(熱水)盤管后被冷卻(加熱)，以保持室內溫度的恒定。

風機盤管是中央空調理想的末端產品，風機盤管廣泛應用于賓館、辦公樓、醫院、商住、科研機構。為滿足不同場合的設計選用，風機盤管種類有：臥式暗裝(帶回風箱)風機盤管、臥式明裝風機盤管、立式暗裝風機盤管、立式明裝風機盤管、卡式二出風風機盤管、卡式四出風風機盤管及壁掛式風機盤管等多種。風機盤管機組主要由低噪聲電機、盤管等組成。風機盤管是空調系統的末端裝置，其工作原理是機組內不斷的再循環所在房間的空氣，使空氣通過冷水(熱水)盤管后被冷卻(加熱)，以保持房間溫度的恒定。1、額定風量，國標型號后數字×10/h表示。2、結構形式：臥式用W表示；立式用L；卡式用K；壁掛式BG。立柱式LZ3、安裝形式：暗裝A表示；明裝M表示。4、不帶回風箱無表示；帶回風箱用G。5、進水方位：左進水用Z表示；右進水用Y表示6、用途特征：標準型無代號；余壓型用H加數字表示。

7、風機盤管安裝前應檢查應進行機組的外觀檢查、三速運轉和水壓試驗。

風機盤管通常安裝在空調房間的吊頂內，吊頂應留有活動檢查口，以便于機組能整體拆卸和維修。風機盤管由獨立的支、吊架固定，并應便于拆卸和維修。風機盤管的吊架是使用普通吊架還是減振吊架均由設計而定。

8、管道與風機盤管連接時宜采用軟管連接 。

9、風機盤管的供回水閥門、過濾器應靠近盤管安裝，且全部在凝水盤的上方。

9.1、紅線為220V火線（L）直接接入溫控器火線接口；9.2、藍線為零線(N)，盤管、二通閥、溫控器串聯；9.3、綠、棕、黃、分別對應溫控器接入風機盤管高中低檔位；9.4、圖中黑線為二通閥火線接入溫控器“開”路接口；9.5、控制線為6色1.0平方的國標線。10、風機盤管吊裝時，吊裝應牢固、位置正確，并有0.003的坡度坡向凝水盤的出口，吊桿與盤管相連處應用雙螺母緊固。暗裝的盤管吊頂應留有活動檢查門，便于機組和維修。

風機盤管是否帶有回風箱，回風口是否設置過濾裝置均由設計而定。當設計風機盤管不帶回風箱時，回風口直接安裝在吊頂上，吊頂空間成為一個回風腔;當設計風機盤管帶回風箱時，安裝在吊頂上的回風口通過風管與回風箱相連接。

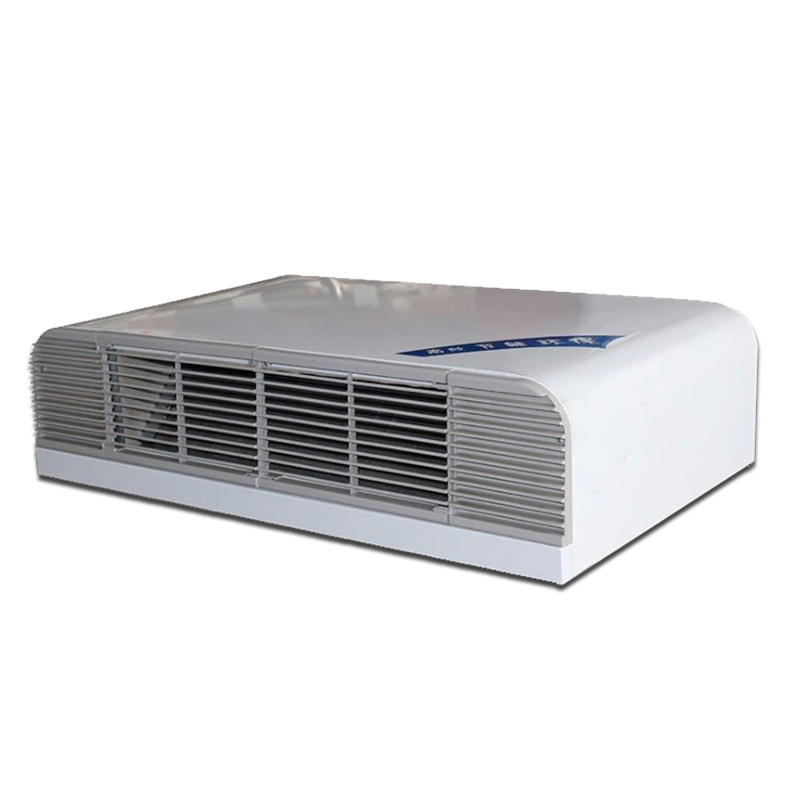

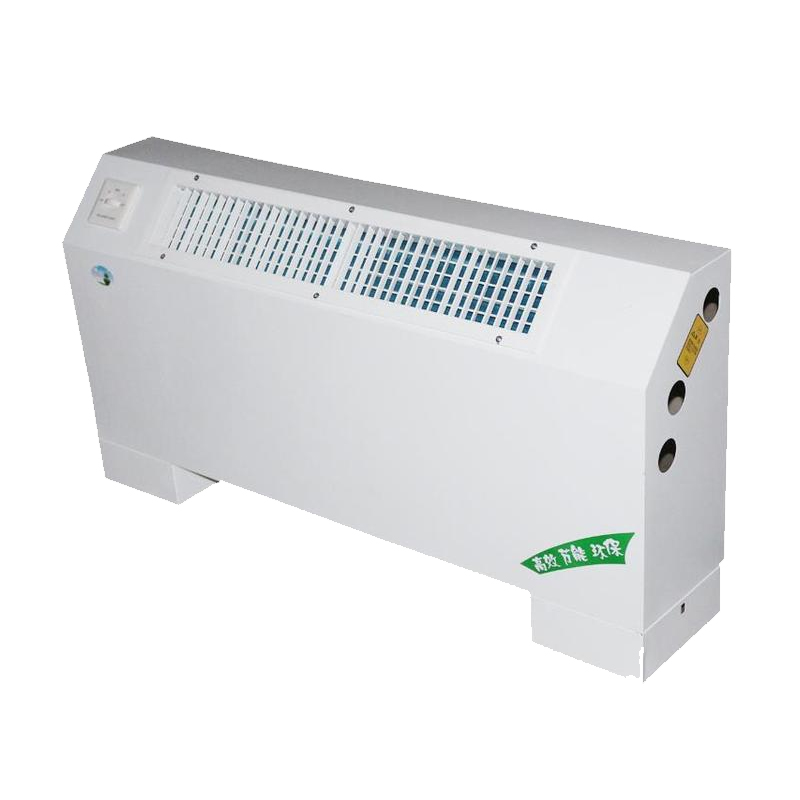

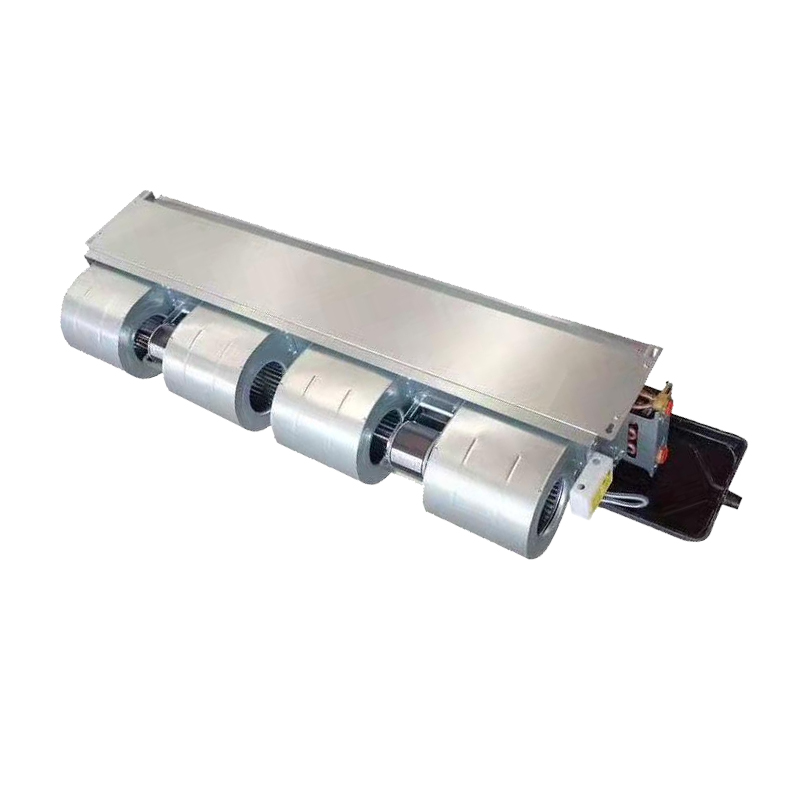

11、一般的風機盤管有這么幾種:臥式明裝、臥式暗裝、立式明裝等，臥式明裝的風機盤管一般用于無吊頂，房間較高的房間，立式明裝的一般用于無吊頂，且房間較低的場所，效果不如吊頂安裝的好，一般不用，臥式暗裝的一般用于有吊頂?shù)姆块g，效果好，美觀。了解了風機盤管的安裝位置后，就可以明確風機盤管安裝位置的重要性，所以為了提高中央空調的工作效率，再使用的時候需要定期的進行維護和保養，增加風機盤管的工作效率是相當重要的，我們絕對不能小覷。

二、注意事項1、風機盤管安裝時，進出水管管道應設閥門，以調節水量，也可配用電動閥用溫控器控制，電器的連接方法應嚴格按照機組電氣接線圖連接。2、安裝時應該注意進出水的方位，為了便于管道安裝，風機盤管有左進（出）水和右進（出）水連中類型供選擇。在判斷時，應面對出風口若進出水口在其左側即為左進水，在其右側即為右進水。立式明裝盤管多為后出（進）水。3、在風機盤管與冷熱水管接管上的手動與電動水閥下邊應做集水盤。該集水盤可與風機盤管集水盤連通，也可以要求生產廠家將原集水盤加長，以保證閥門等接頭處的凝結水能沿集水盤排除。而且要做好機外保溫防止二次凝結水。4、連接水管為下進上出，注意接管時扭力不應過大，以免損傷熱交換器，進出水管應保溫，螺紋連接建議采用聚四氟乙烯生膠帶密封，排水管要保持足夠的坡度。5、安裝的高度和位置，應依據圖紙和土建吊頂?shù)母叨却_定，避免出現無法安裝向下或側向的風口。同時也應考慮連接進出水管的標高、凝結水管坡度等，應與其他專業互相配合確定后再行安裝。

====================================
